▶产品介绍：
4路3G/HD-SDI光端机可实现4路3G/HD-SDI-ASI信号（每路SDI信号包括4路内置数字音频信号）在一根光纤上的长距离传输，同时支持1路反向485数据传输，可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。
▶产品特点：
● 兼容SMPTE-292M 3G/HD-SDI和SMPTE-259M 3G/SD-SDI标准信号，支持2.97GBbps/1485Mb/s和270Mb/s速率
● 1路反向RS485接口，采用凤凰端子接口，最高支持115.2Kb/s波特率
● 支持1080P@60、1080I@60,50,、720P@60,50,30,25,等多种视频格式
● 输入具有电缆均衡功能，可补偿电缆传输的损耗
● 内置ESD和浪涌保护电路，能有效防止静电和雷击损坏
● 提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示
▶产品参数：
|
■ 光纤接口 |
|
||||
|
物理接口 |
FC/SC(可选) |
|
|||
|
光纤种类 |
单模/多模、单纤/双纤(可选) |
|
|||
|
工作波长 |
1310nm、1550nm |
|
|||
|
传输距离 |
0～100Km(可选) |
|
|||
|
■ HD/SD-SDI串行数字视频接口 |
|
||||
|
物理接口 |
BNC |
|
|||
|
接口标准 |
MPTE259M、292M、344M、424M |
|
|||
|
ITU R BT.601，ITU R BT.1120 |
|
||||
|
串行数字视频输入/输出阻抗 |
75Ω非平衡接口 |
|
|||
|
串行数字视频输入/输出电压 |
典型峰-峰值800mVp-p,600～1000mVp-p |
|
|||
|
支持视频格式 |
单链路3G/HD-SDI-ASI |
|
|||
|
支持串行速率 |
143Mbps～3Gbps |
|
|||
|
视频编码位宽 |
8bit或10bit自动 |
|
|||
|
返回损耗 |
≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz |
|
|||
|
重定时 |
自动定时，自动识别各种速率 |
|
|||
|
耦合方式 |
交流耦合 |
|
|||
|
均衡方式 |
≤140meters of Belden 1694A at 1.485Gbps |
|
|||
|
≤400meters of Belden 1694A at270Gbps |
|
||||
|
最大校准抖动（100KHz～270Mbps） |
≤0.2UI |
|
|||
|
最大定时抖动（100KHz～2.97Gbps） |
≤0.2UI |
|
|||
|
嵌入音频、辅助空间、EDH数据 |
透明支持 |
|
|||
|
■ 数据接口 |
|
||||
|
物理接口 |
工业标准接线端子(也可配置DB9/DB25等接口) |
|
|||
|
接口类型 |
反向RS485 |
|
|||
|
速率 |
≤115.2Kbps |
|
|||
|
误码率 |
≤10-9 |
|
|||
|
操作环境 |
|
||||
|
工作温度 |
0～55℃ |
||||
|
存储温度 |
-20～70℃ |
||||
|
湿度(无凝结) |
0～95% |
||||
|
机体属性 |
|
||||
|
尺寸(长×宽×高) |
155*120*32mm |
|
|||
|
材料 |
|
|
|||
|
颜色 |
黑色 |
|
|||
|
重量 |
|
|
|||
|
可靠性 |
|
||||
|
平均故障间隔时间(MTBF) |
>30000小时 |
|
|||

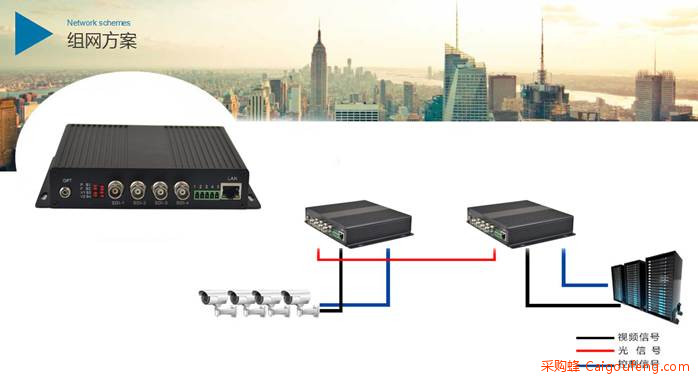

▶接网操作 ：
