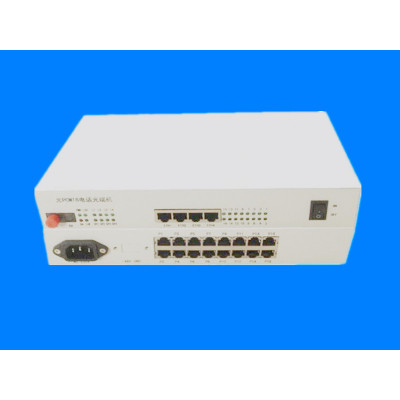

16路电话光端机+4路网络

产品型号：SJ PCM16-ETH

一：主要功能与特点

1：提供1路光接口

2：提供16路电话

3：提供4路10/100M以太网接口

4：电源为AC 220V外置电源

5：单纤或双纤传输、传输距离为20KM，最远可以传输120KM；

6：桌面式设备

二：技术指标

1：光接口

² 波    长：1310nm（标准机型）或1550nm

² 发送功率：≥－12dBm

² 接收灵敏度：≤－30dBm(BER≤10^-11)

² 接口方式：FC（标准机型）或SC等

² 传输方式：双纤或单纤

2：以太网接口

² 支持线速10base-T/100base-T,全双工/半双工 自适应

² 符合IEEE802.3/IEEE802.3u标准

² 使用标准RJ45插头

3：话路接口及信令

l 交换侧

           摘机阻抗：        < 500Ω

           挂机阻抗：        > 10KΩ

l 用户侧

环路阻抗：          ≤2000Ω（包括话机）

空闲电路电压        ≤ 50V

环路电流：       25mA

摘机门限：       8mA

极性反转时延：   < 50ms

拨号：            脉冲拨号单脉冲失真< 5ms

带内音频拨号总失真满足话音接口特性

摘机时延：         < 100ms

l 铃流：

远端(FXS)铃流发生器

频率：      25 Hz±3 Hz

幅度：      75V±5Vrms

铃流时延    < 50ms

输出总功率 ≤ 10W（以机箱为单位）

局端(FXO)铃流检测

幅度范围： 最小38Vrms

l 话音接口

阻抗： 600Ω或三元件复式阻抗

            音频范围：      300-3400 Hz

            编码律：        CCITT建议G.711 A律

4：功耗

² 整机功耗    ＜20W

5：工作环境

² 工作温度： 0～45℃

² 相对湿度： ≤95%（25℃时）

² 大气压力：   70～106Kpa
