单芯非压缩HDMI数字光端机是由HDMI发送机和接收机组成, 通过一芯单模光纤传输高清HDMI、双向立体声音频信号。光端机传输具有传输距离远（1-80km）、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点，适用于长距离和特殊环境传输。HDMI数字光端机已经广泛应用在各大型多媒体高清显示、信息发布和新闻中心、交通诱导和信息显示系统、户外大屏显示系统、大型舞台展示和娱乐中心、电视直播、多媒体会议、军事指挥和演习等多个领域。
▶产品特点：
● 全数字、无压缩、3G光模块（区别155m压缩传输）高清传输；
● 支持1路HDMI输入、1路双向立体声音频输入输出。
● 支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率，最大1.65GHz带宽;
● LED状态指示灯对电源、光路、视频等参数进行监视；
● 先进的自适应技术，使用时无需进行电气光学调节；
● 3G光纤传输技术，大容量，易升级；
● 单模（0~80KM）、多模（0~300M）光纤传输；
● 铝合金外壳适用于极高温和极低温等工业严酷环境；
● 全表面贴装技术、可靠性高；
● 无需软件设置，支持即插即用功能，支持热插拔；
▶产品参数：
|
产品型号 |
产品描述 |
|
|
功能 |
传输信号类别 |
HDMI视频 |
|
传输信道 |
1路 |
|
|
光纤 |
输入光中心波长 |
多模（850nm）;单模（1310nm，1550nm） |
|
发射功率 |
－9.5～－3dBm平均光功率@850nm |
|
|
光接收灵敏度 |
－15dBm平均光功率@850nm |
|
|
传输码速率 |
3G Hz |
|
|
传输距离 |
1米～2000米多模光纤 1米～10公里单模光纤 |
|
|
电源部分 |
供电方式 |
电源适配器供电 |
|
适应电压范围 |
5VDC |
|
|
功耗 |
<10W |
|
|
HDMI性能及接口 |
支持HDMI版本 |
HDMI1.3 |
|
HDMI分辨率 |
1080p@60/1080i/720p |
|
|
支持视频色彩格式 |
24位/深色30位/深色 36位 |
|
|
支持音频格式 |
DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
音频信号传输格式 |
左右立体声音频 |
|
|
输入输出TMDS信号 |
0.5～1.5Vp-p(TMDS) |
|
|
输入输出DDC信号 |
5Vp-p(TTL) |
|
|
输入线缆长度 |
≤5m(AWG26 HDMI1.3电缆标准) |
|
|
输出线缆长度 |
≤5m(AWG26 HDMI1.3电缆标准) |
|
|
光纤接口 |
单模单纤SC光纤接口 |
|
|
操作环境 |
工作温度 |
0～55℃ |
|
存储温度 |
-20～70℃ |
|
|
湿度(无凝结) |
0～95% |
|
|
机体属性 |

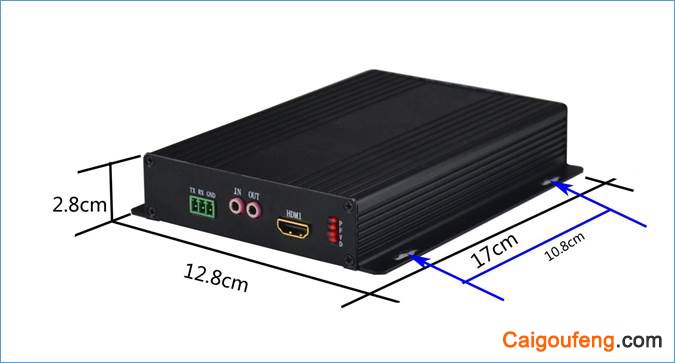

尺寸(长×宽×高) |
170*128*28mm |
|
材料 |
|
|
|
颜色 |
黑色 |
|
|
重量 |
发射器：204g，接收器：204g |
|
|
可靠性 |
平均故障间隔时间(MTBF) |
>30000小时 |

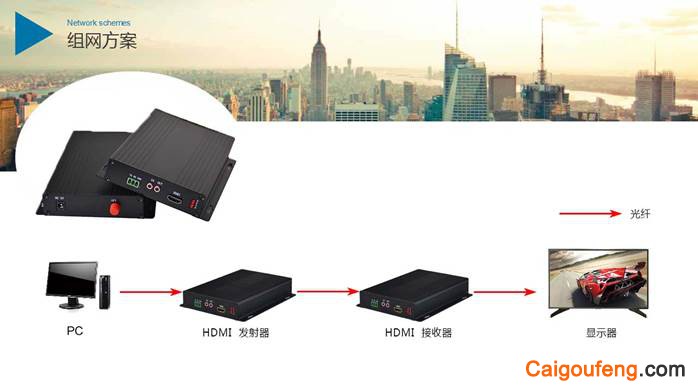

▶接网操作
▶订货信息
|
型号 |
功能 |
|
HXT-FD-HDMI-100SM |
1路全高清HDMI+1路独立正向立体声音频光端机 |
|
HXT-FD-HDMI-100SM-1Aa |
1路全高清HDMI+1路独立双向立体声音频光端机 |
|
HXT-FD-HDMI-100SM-1A+232 |
1路全高清HDMI+1路独立正向立体声音频+1路232数据光端机 |
|
HXT-FD-HDMI-100SM-1Aa+232 |
1路全高清HDMI+1路独立双向立体声音频+1路232数据光端机 |
